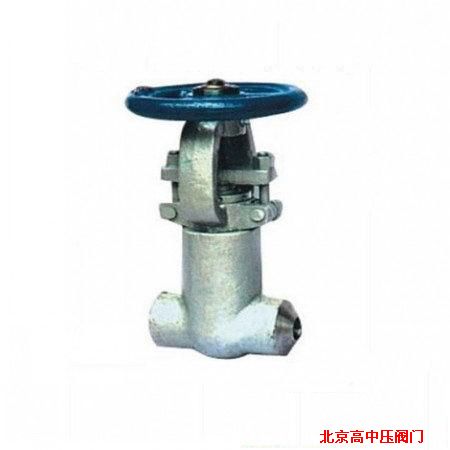

Z60Y電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構
Z60Y電站閘閥設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.34 E101
焊接連接尺寸：JB/T 3595-93、ASME B16.25
壓力溫度等級：ASME B16.34 E101
試驗檢驗標準：API598 E101
|
公稱壓力
PN(MPa) |
公稱通徑
DN(mm) |

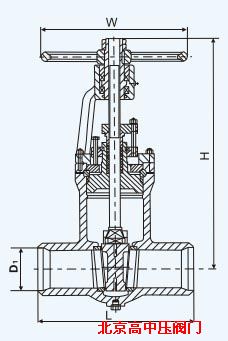

主要外形尺寸及連接尺寸 |
重量
(Kg) |
|
L |
D |
L1 |
d |
H |
D0 |
|
16.0
|
15 |
90 |
23 |
10 |
13 |
182 |
118 |
6 |
|
20 |
110 |
29 |
11 |
18 |
210 |
130 |
10 |
|
25 |
120 |
35 |
12 |
23 |
235 |
150 |
13 |
|
32 |
130 |
43 |
14 |
28 |
258 |
166 |
15 |
|
40 |
150 |
49 |
15 |
36 |
285 |
180 |
23 |
|
50 |
170 |
61 |
16 |
45 |
338 |
180 |
35 |
|
20.0
|
15 |
90 |
23 |
10 |
13 |
182 |
118 |
6 |
|
20 |
110 |
29 |
11 |
18 |
210 |
130 |
10 |
|
25 |
120 |
35 |
12 |
23 |
235 |
150 |
13 |
|
32 |
130 |
43 |
14 |
28 |
258 |
180 |
16 |
|
40 |
150 |
49 |
15 |
36 |
285 |
180 |
25 |
|
50 |
170 |
61 |
16 |
45 |
338 |
180 |
37 |
|
25.0
|
15 |
90 |
23 |
10 |
13 |
182 |
118 |
6 |
|
20 |
110 |
29 |
11 |
18 |
210 |
130 |
10 |
|
25 |
120 |
35 |
12 |
23 |
235 |
150 |
13 |
|
32 |
130 |
43 |
14 |
28 |
258 |
180 |
16 |
|
40 |
150 |
49 |
15 |
36 |
285 |
180 |
27 |
|
50 |
170 |
61 |
16 |
45 |
338 |
180 |
40 |
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次
